话不多说，开始图研科技-科技绘图颜习社科研绘图基础课程的学习，如图所示，上图是一个纤维结构，如何用3ds max来做这个纤维结构呢，老规矩，图解分析: 一条大的合在一起的纤维，在截面处有许多大小不一的孔洞,首先想到的是可以用面和拓补工具做出不规则细分的面，接着使用壳修改器可以做出厚度，然后使用变形等工具具体体现，开始临摹练手吧！

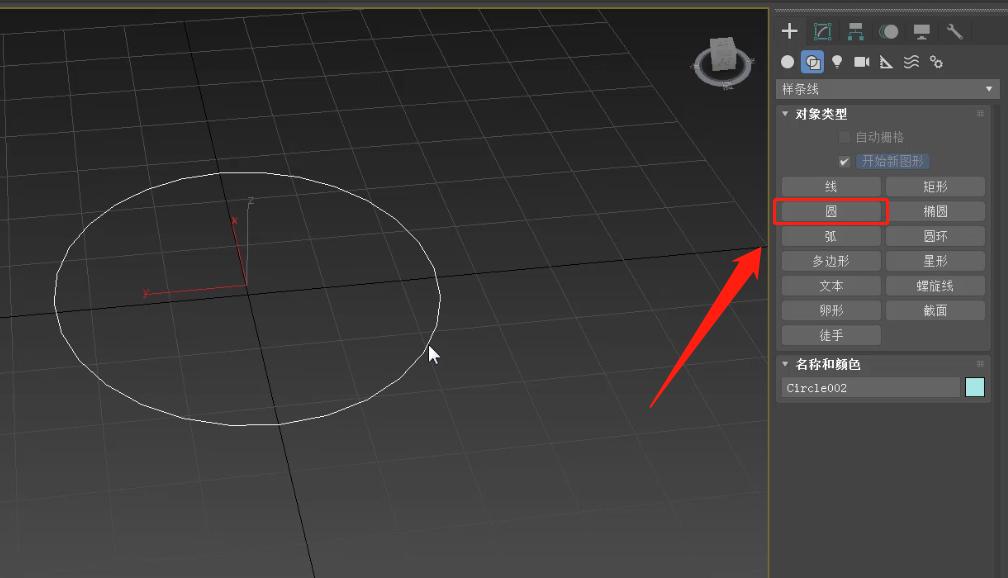

打开3ds Max，在创建面板找到样条线，创建一个圆。

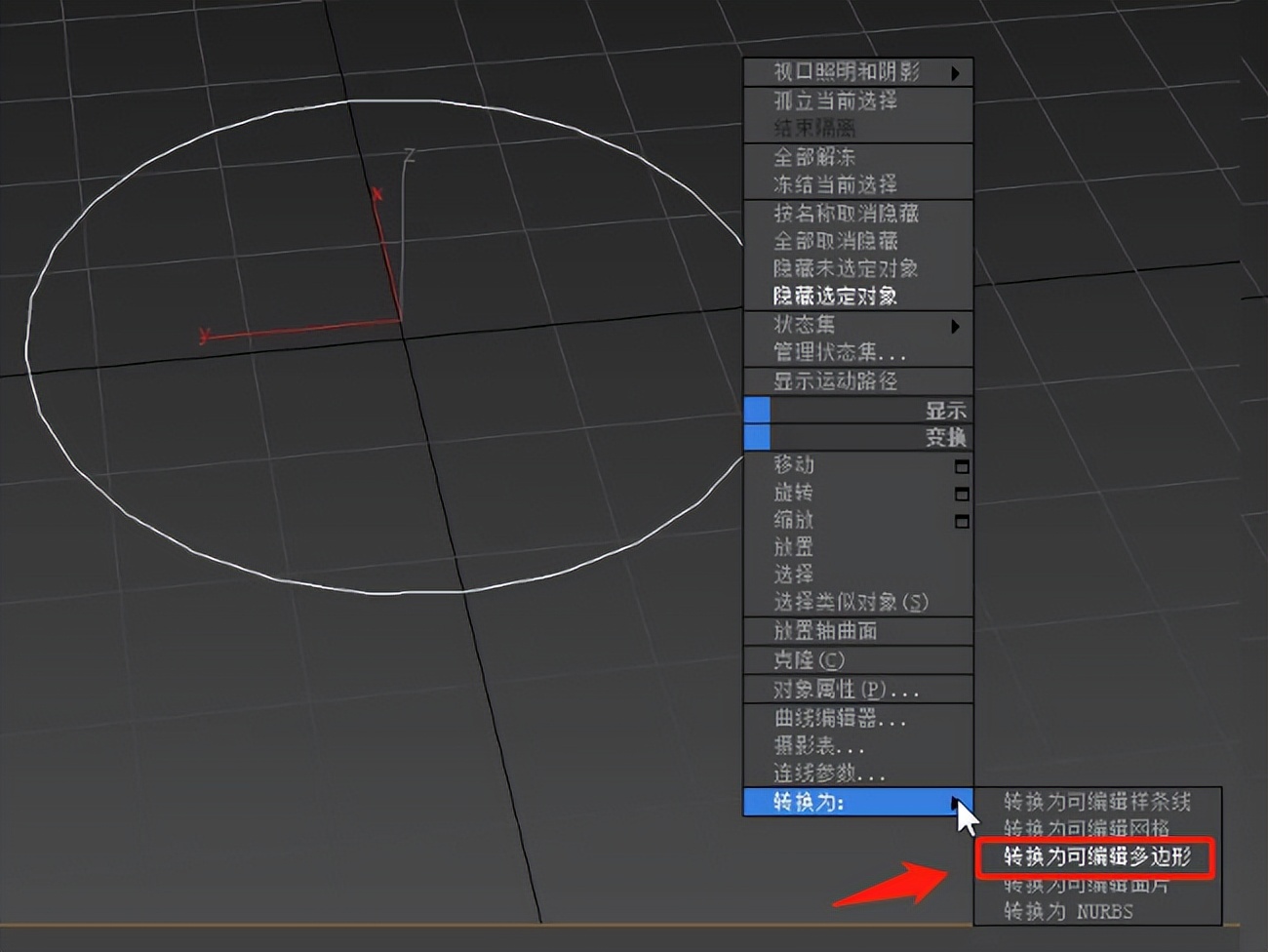

右键将圆转化为可编辑多边形。

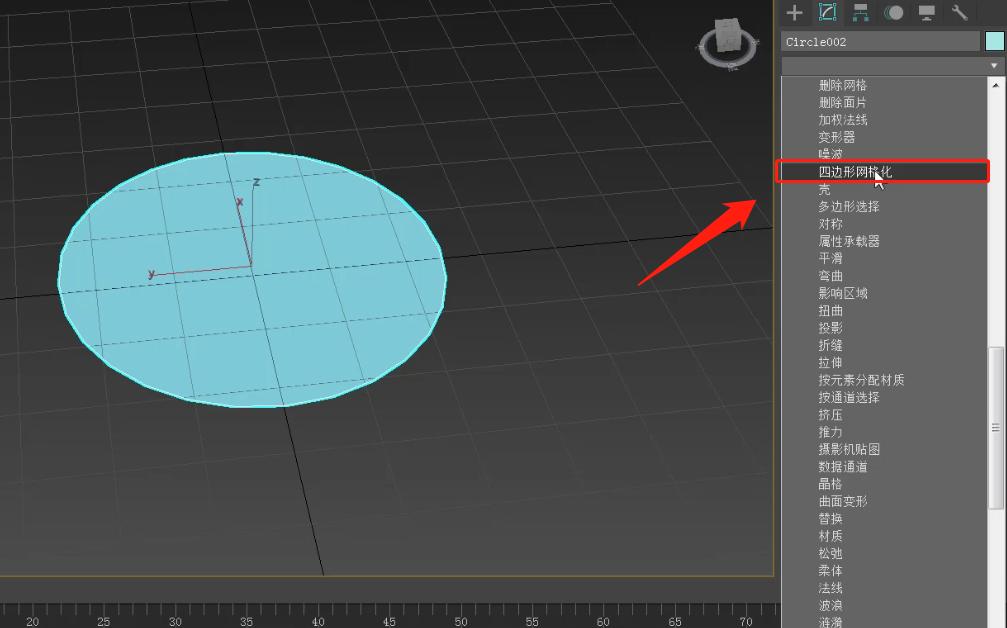

在修改面板修改器里找到四边形网格化，给予圆细分。

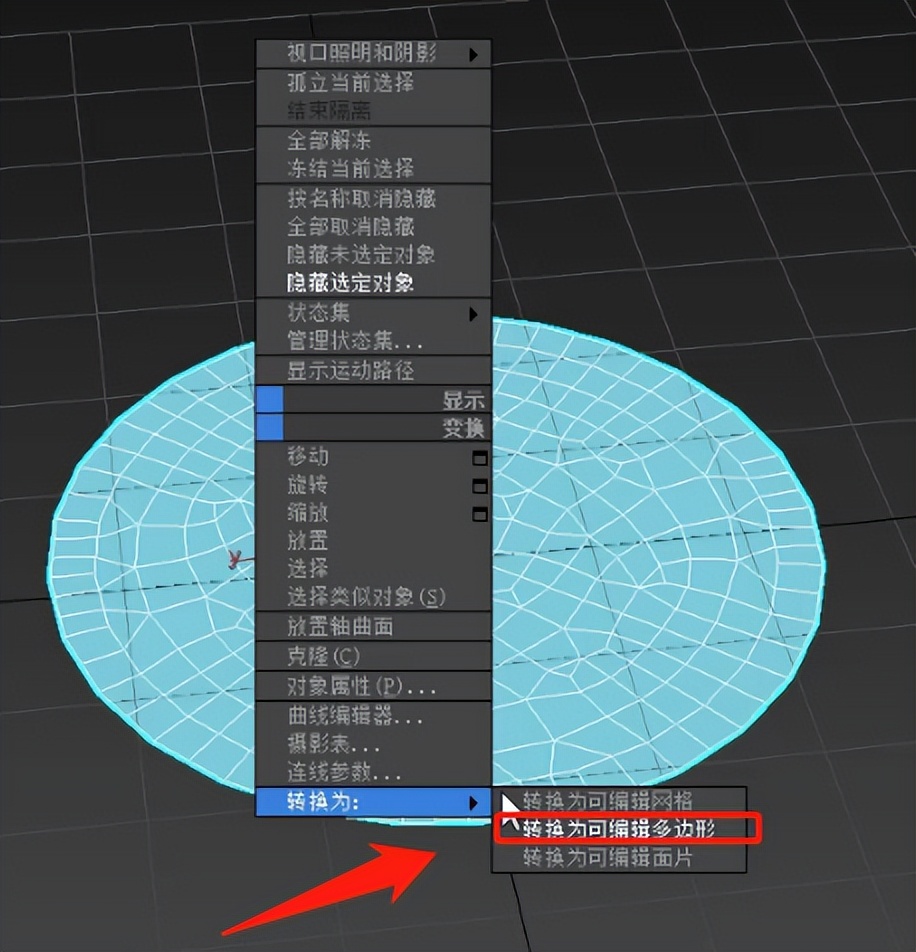

右键将圆转换为可编辑多边形。

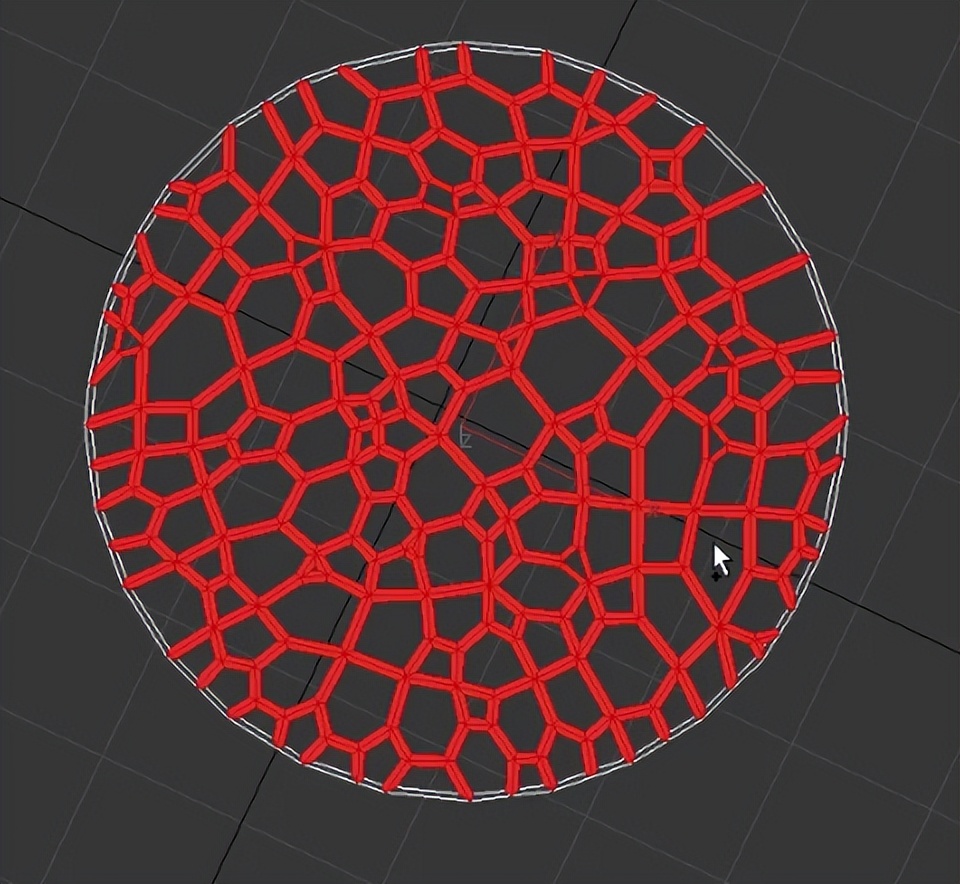

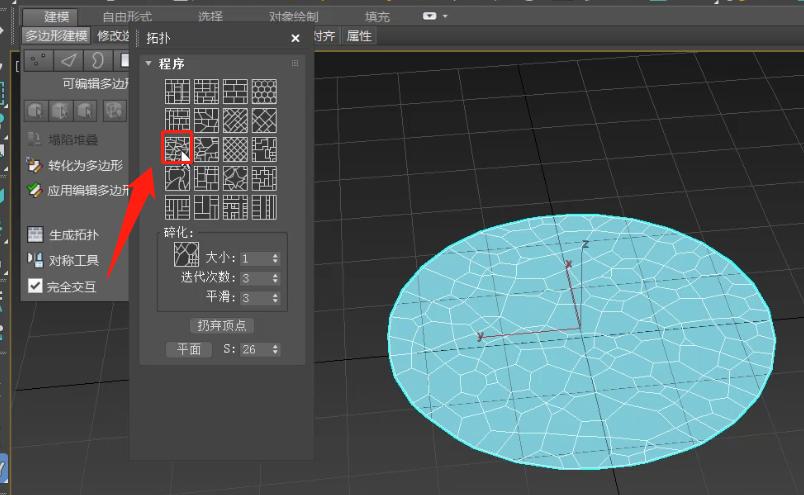

在多边形建模找到并使用拓补工具里的蒙皮打乱圆的细分排布。

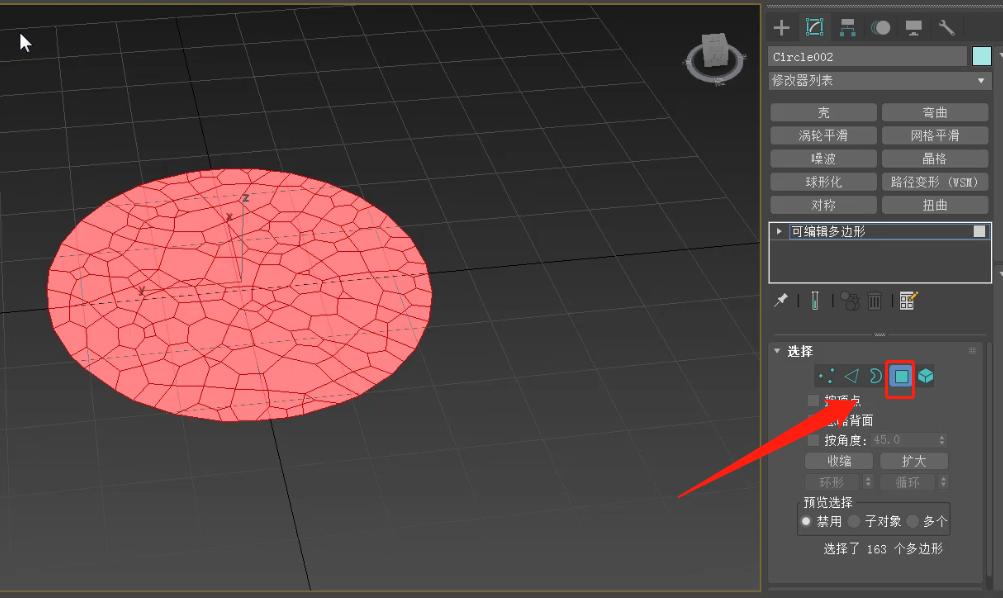

进入多边形的面层级，全选面。

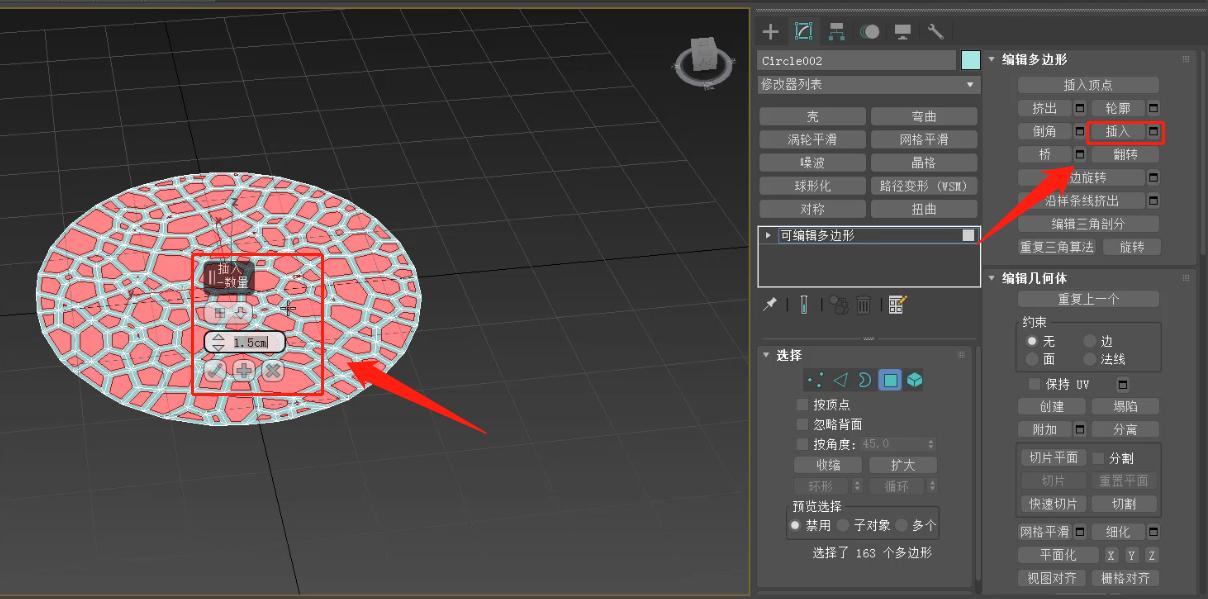

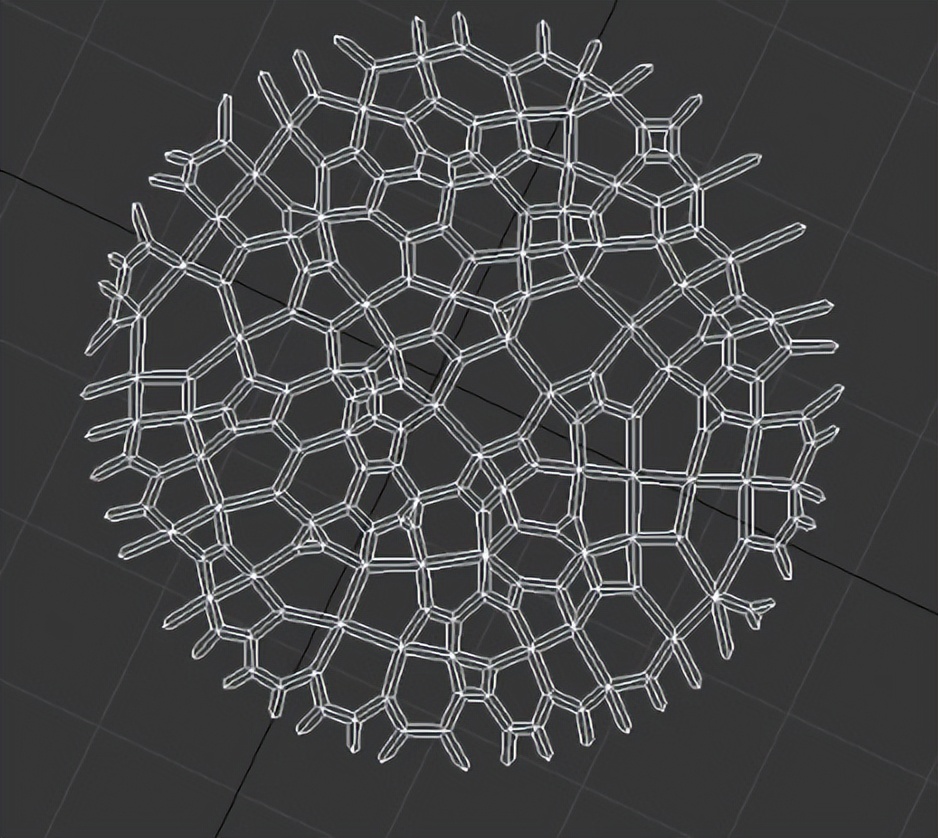

在修改面板中找到插入，调整插入参数。删除选中的面。

用圆形选择工具选择中心的面，反选删除边缘的面。

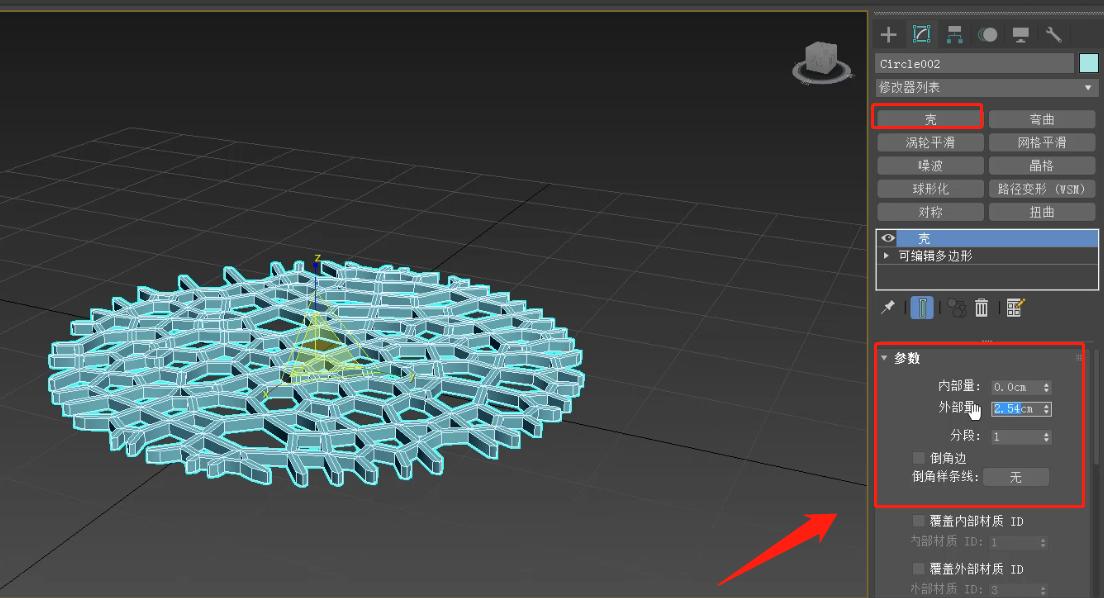

在修改面板找到壳修改器，给与面厚度。也可以使用缩放工具增加厚度。

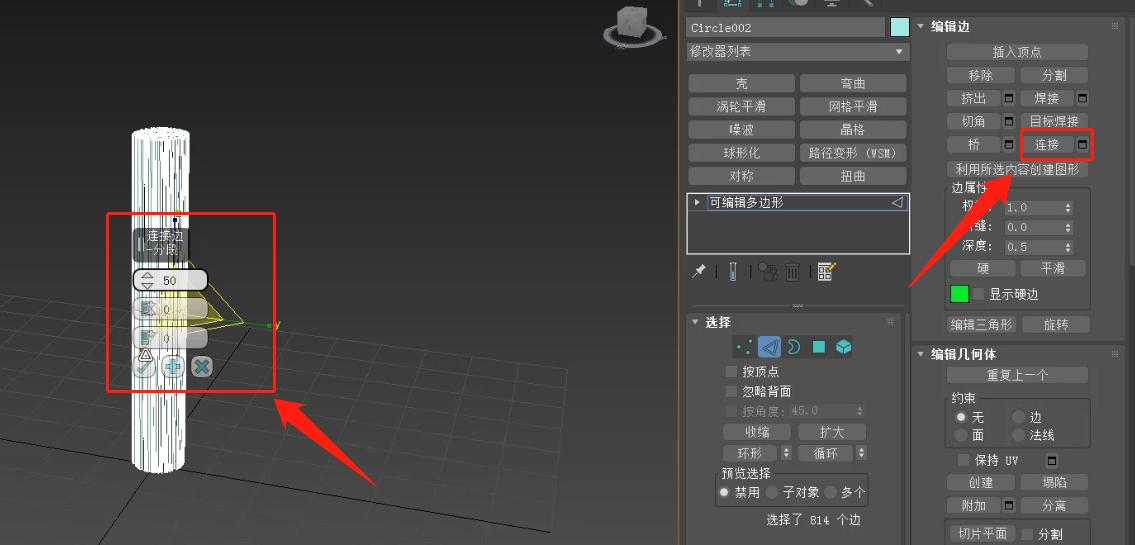

右键进入可以编辑多边形，进入边的次物体级别选择圆柱中间的边，右键进入连接，调整参数为50，给与细分。也可以在修改面板找到连接。

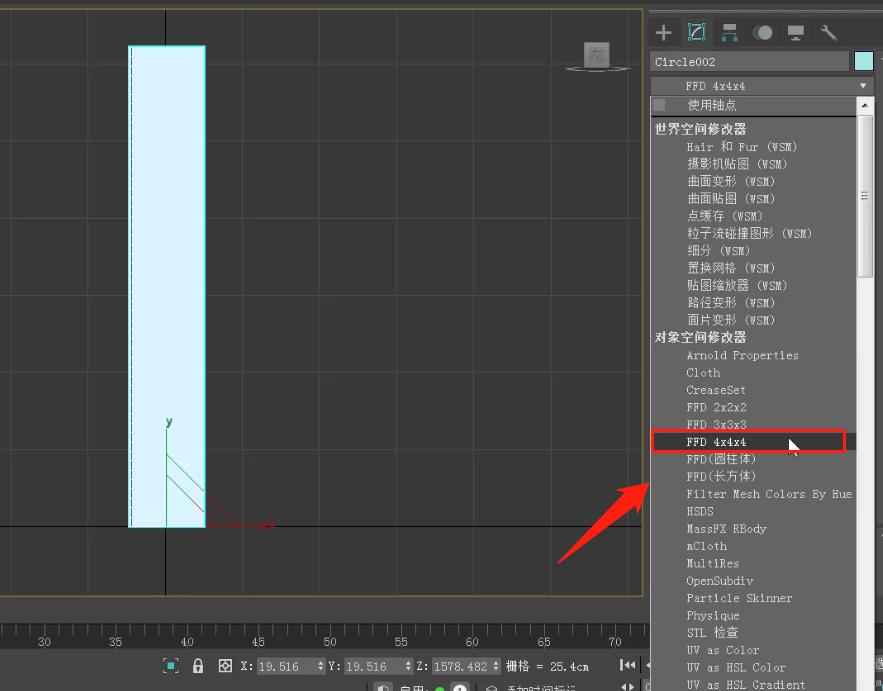

这里可以看出纤维已经成形。现在需要做出类似例图前面粗后面细的形状。进入侧视图，在修改器面板找到FFD4×4×4.

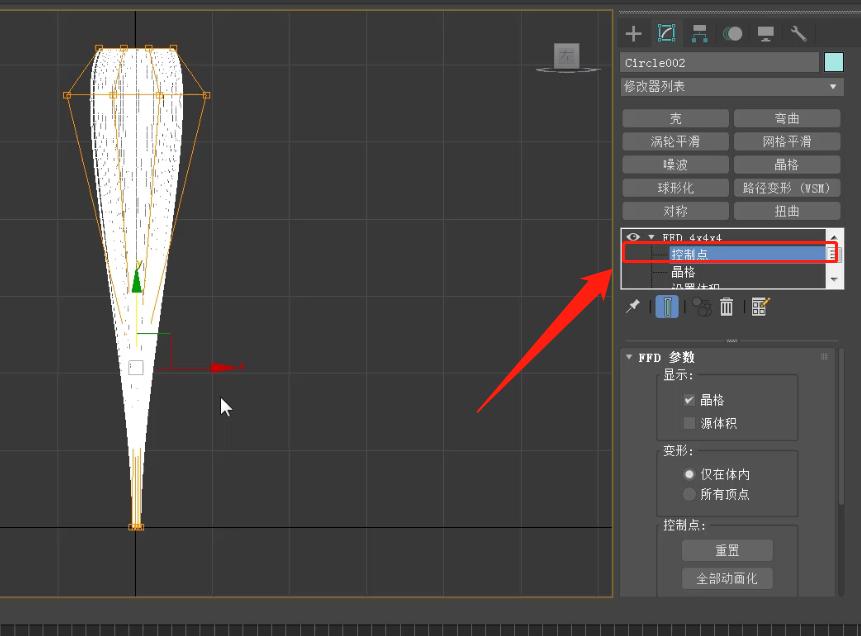

进入FFD4×4×4控制点，在侧视图，使用移动和缩放工具调整纤维的前后粗细。

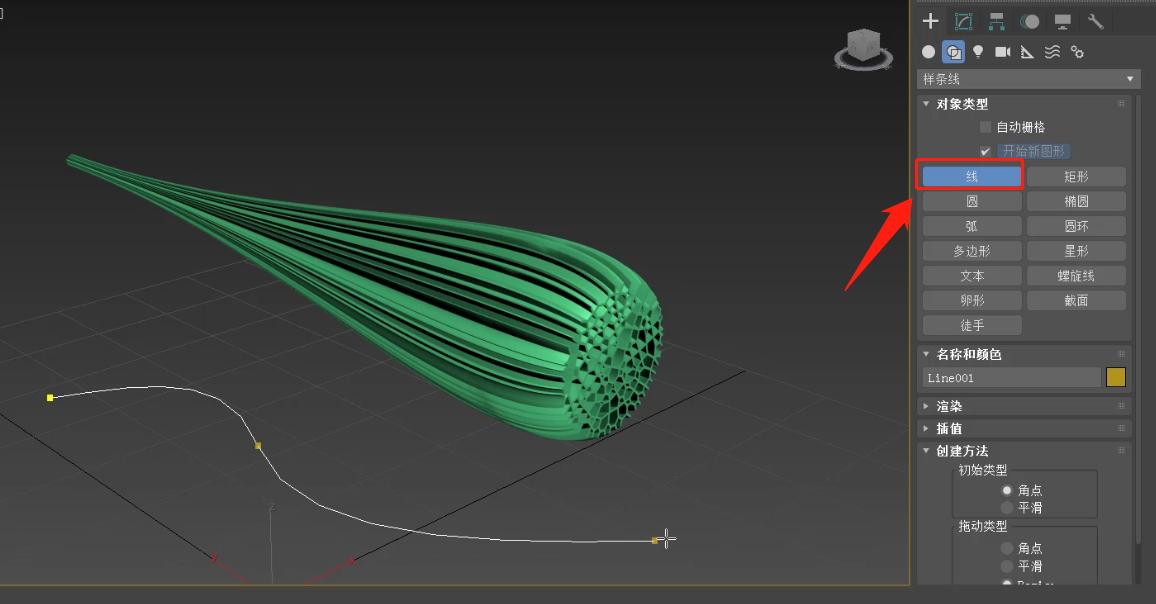

回到透视图，调整纤维角度，在创建面板创建一个曲线。

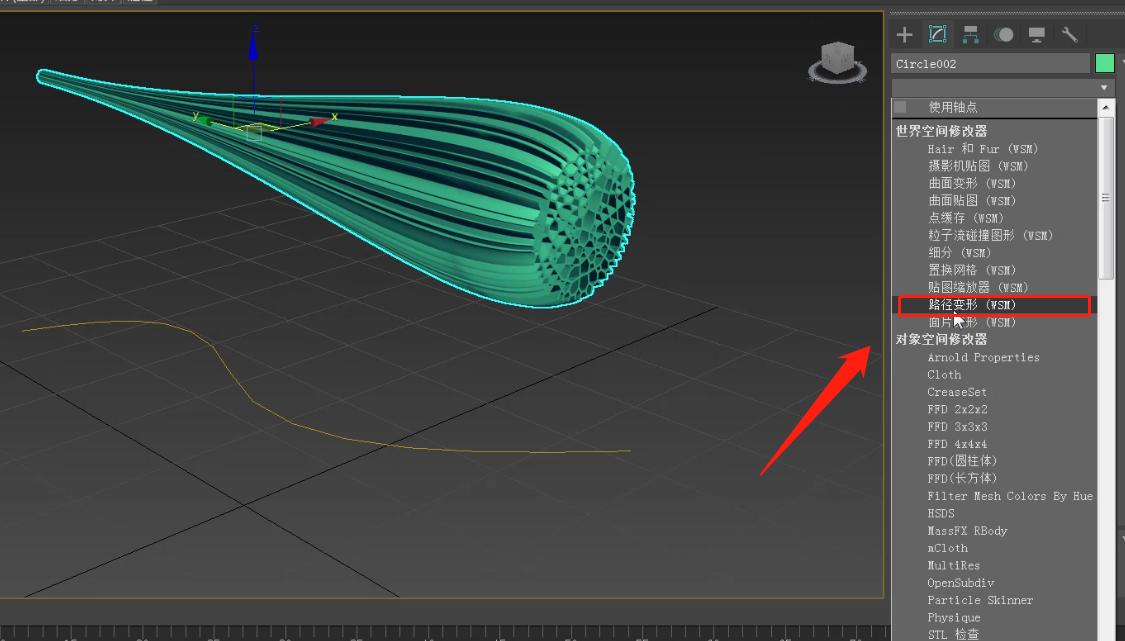

选择纤维，在修改器面板选择路径变形。

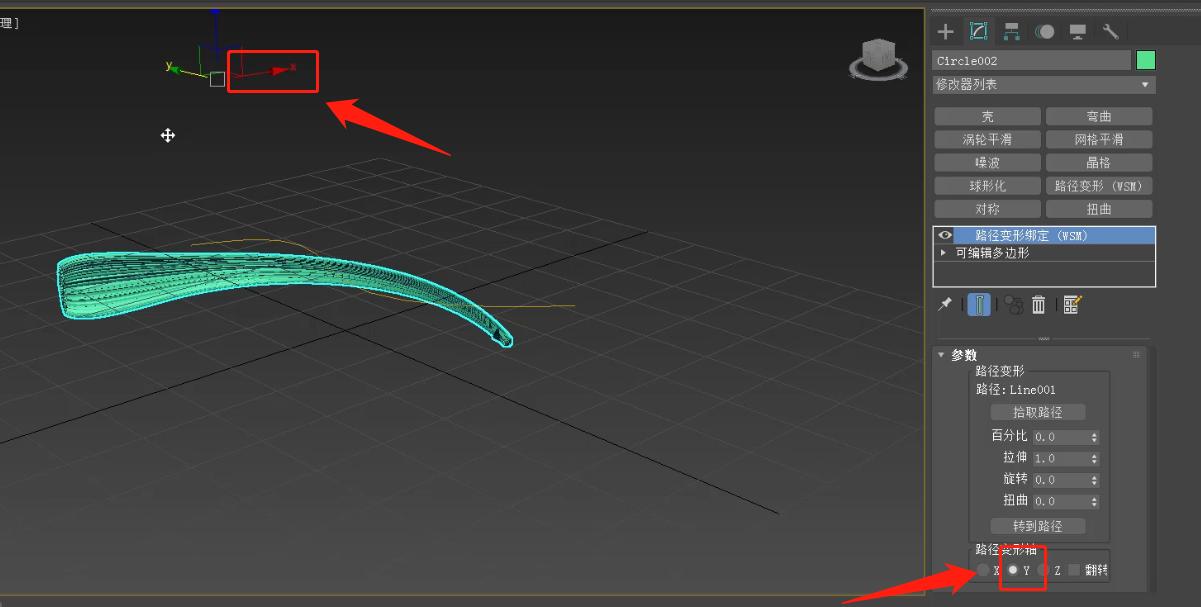

调整路径变形参数，也可以使用移动工具移动纤维。

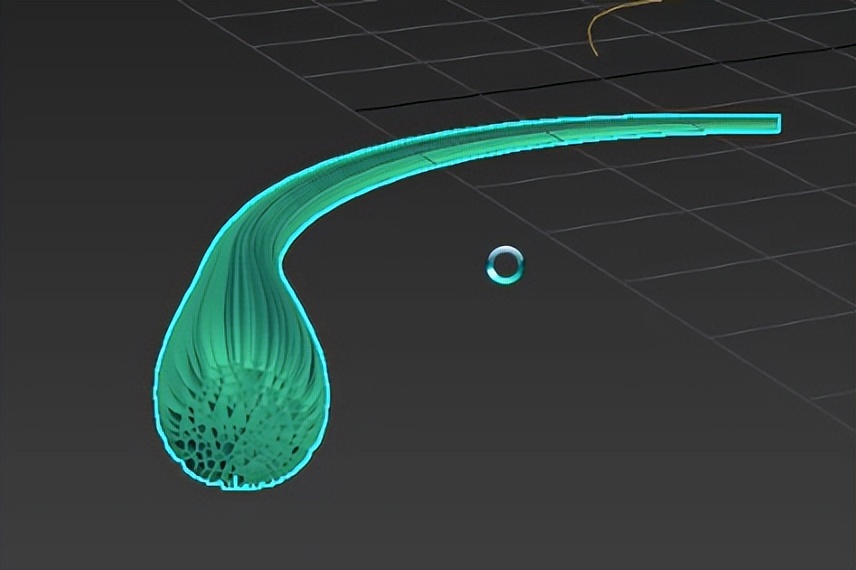

调整角度，查看效果。

给与材质，渲染一下，看下效果。
